Каракурт 8+2 - Ethernet коммутатор с функцией Passive PoE для систем с резервированием питания. 8 PoE портов+ 2 UpLink. Напр. питания 12-36В. Бюджет PoE 120W. Регулировка напр. PoE 24-57В. Поддержка линий до 250м. 155х105х30мм. Корпус ABS пластик
Ethernet коммутатор с функцией Passive PoE для систем с резервированием питания. 8 PoE портов+ 2 UpLink.
Каракурт 8+2 - Ethernet коммутатор с функцией Passive PoE для систем с резервированием питания. 8 PoE портов+ 2 UpLink. Напр. питания 12-36В. Бюджет PoE 120W. Регулировка напр. PoE 24-57В. Поддержка линий до 250м. 155х105х30мм. Корпус ABS пластик.

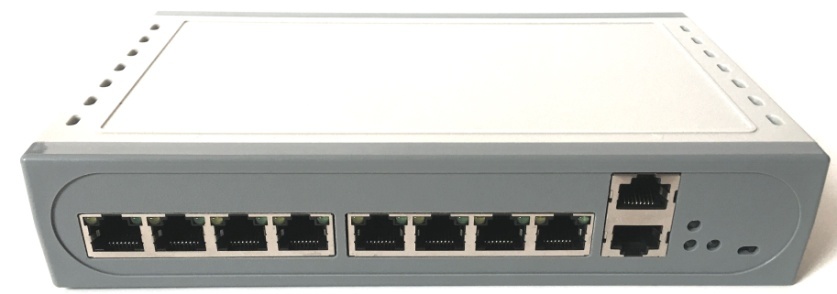

Каракурт 8+2 - Ethernet коммутатор с поддержкой passive PoE, разработанный специально для цифровых систем видеонаблюдения, в которых необходимо реализовать резервирование питания. Использование данного коммутатора значительно упрощает реализацию, и что немаловажно, позволяет снизить суммарный бюджет системы видеонаблюдения с бесперебойным питанием. Конфигурация: 8 Рое портов (10/100Mb) + 2UpLink (100Mb). Суммарный бюджет РоЕ 120 Вт (8х15Вт). Коммутатор питается напряжением 12-36В. Имеется режим "extend" для работы c длинными сегментами (до 250м).

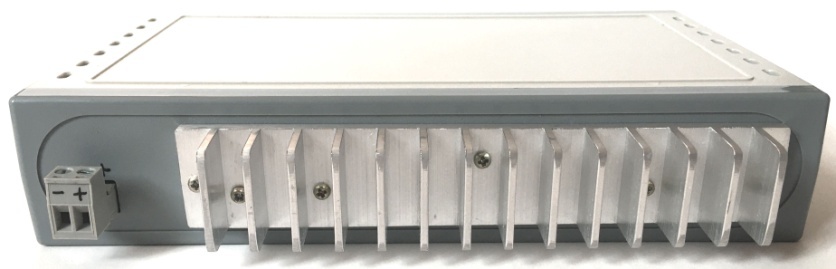

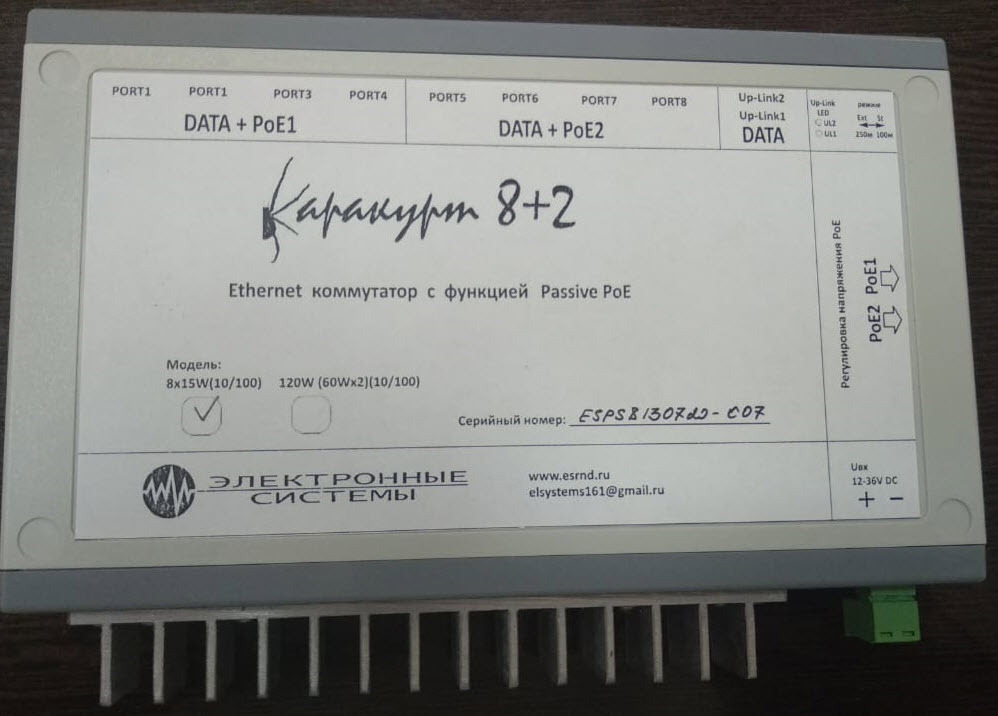

Каракурт 8+2 является продолжением идеи, реализованной в 4-х портовой версии. Данная модель сходна по функционированию портов с Каракуртом 4+2. Разница в том, что количество РоЕ портов (10/100Mb/s) увеличено до 8-ми и эти порты организованны в две группы. В каждой из групп напряжение РоЕ регулируется отдельно (регуляторы на боковой поверхности корпуса на фото). И еще одно существенное отличие заключается в диапазоне регулировки напряжения РоЕ. Он составляет 24-57В.

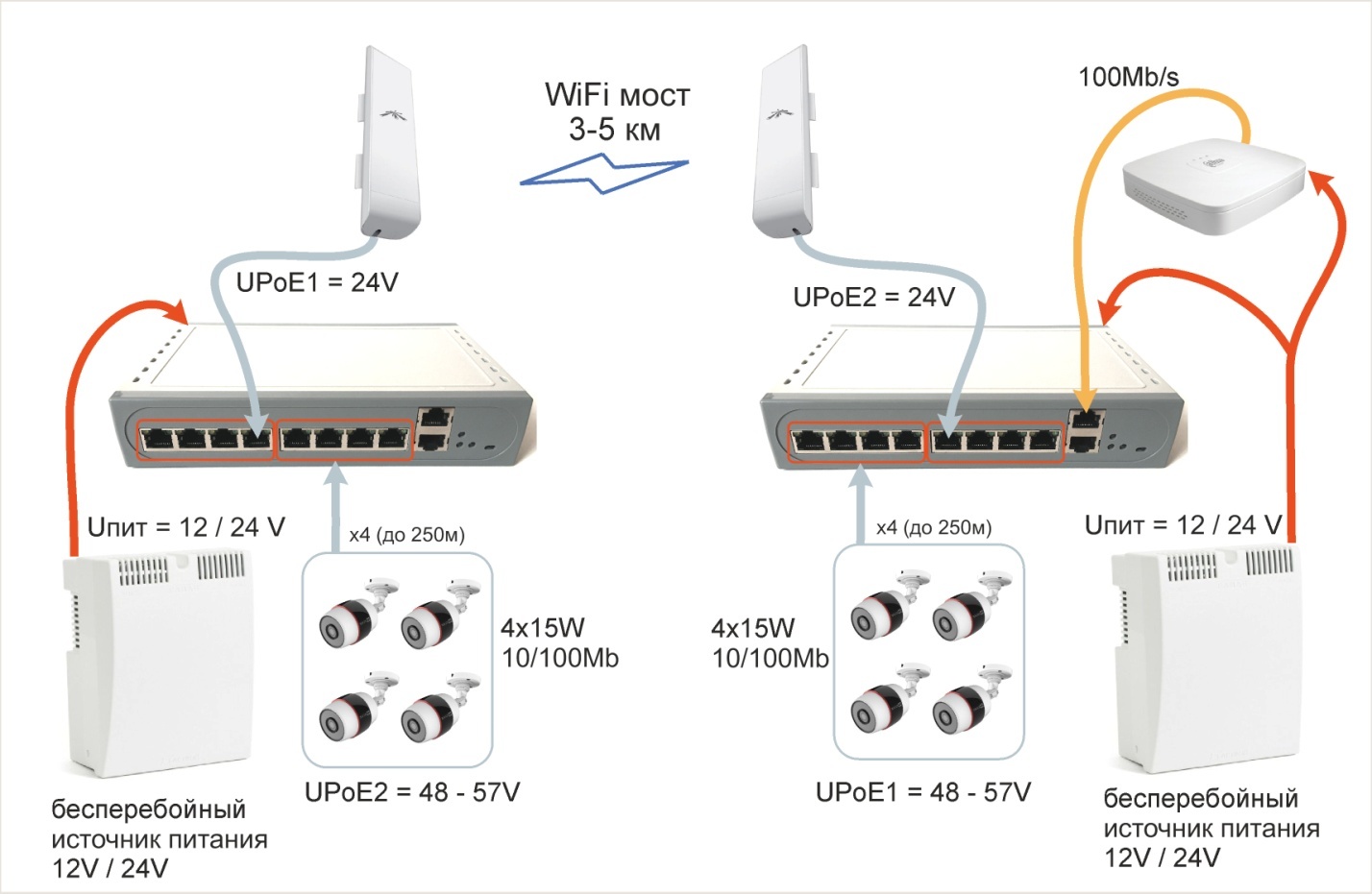

Это сделано для того, чтоб была возможность подключать к РоЕ портам устройства с напряжением РоЕ 24В. К этому типу устройств относится большое количество беспроводных WiFi точек доступа, мостов, повторителей и т.д. Другими словами - имеется возможность установить в одной из групп портов напряжение РоЕ 24В и подключить к ним точки доступа, а в другой группе оставить напряжение РоЕ 48-57В и подключить 4 РоЕ видеокамеры. Таким образом, можно реализовать удаленный кластер системы видеонаблюдения, включенный в общую сеть и обеспеченный бесперебойным питанием.


РоЕ порты Каракурта 8+2 также имеют защиту от короткого замыкания и перегрузки, реализованную с помощью самовосстанавливающих предохранителей. Т.е. при устранении причин КЗ и перегрузки, питание порта автоматически восстанавливается.

Характеристики коммутатора:
Входное напряжение питания, В ......................................................................12-36(DC)
Выходное напряжение PoE, В ...........................................................................24-57(DC)
Регулировка напряжения PoE....................................................................................есть
Суммарный бюджет PoE по 8-ми портам, Вт ........................................................... 120
Максимальный входной ток (Uвх=12В, Ppoe=120Вт), А ..........................................10,6
Ток холостого хода не более, мА.................................................................................170
КПД преобразователя напряжения не хуже, % ..........................................................83
Защита от перегрузки по току и КЗ ....................................................115% от номинала
Тип разъема................................................................................................................RJ45
Материал корпуса..........................................................................................ABS пластик
Габаритные размеры, мм ..............................................................................155х105х30
Диапазон рабочих температур.........................................................................-40 - +55°С

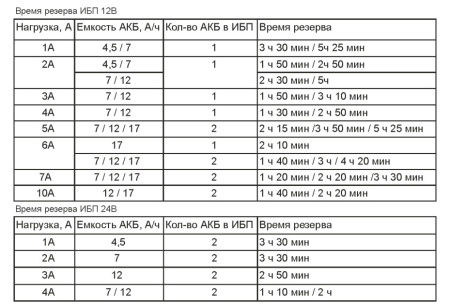

При выборе источника питания следует руководствоваться его номинальной мощностью при работе в 100%-ном цикле и суммарной потребляемой мощностью всех питаемых устройств. Поскольку КАРАКУРТ имеет довольно широкий диапазон питающего напряжения (12-36В), это позволяет довольно гибко подходить к вопросу организации бесперебойного питания в сетях передачи данных. Если суммарная мощность всех питаемых устройств близка к максимальному PoE бюджету (120Вт), то имеет смысл использовать для питания КАРАКУРТА бесперебойный источник напряжением 24В. Это позволит существенно снизить токи в системе, снизить тепловые потери и как следствие, значительно увеличить время работы от аккумуляторных батарей.
Тут стоит заметить, что, если используются камеры со "среднестатистическими" параметрами (не поворотные, с подсветкой 20-30м), то суммарная мощность 8-ми камер редко превышает значение 50Вт. При этом вполне достаточно применить бесперебойный источник питанием напряжением 12В и номинальным током 5-7А.


На данное изделие предоставляется 3-летняя гарантия при условии отсутствия следов вмешательства и механических повреждений.
