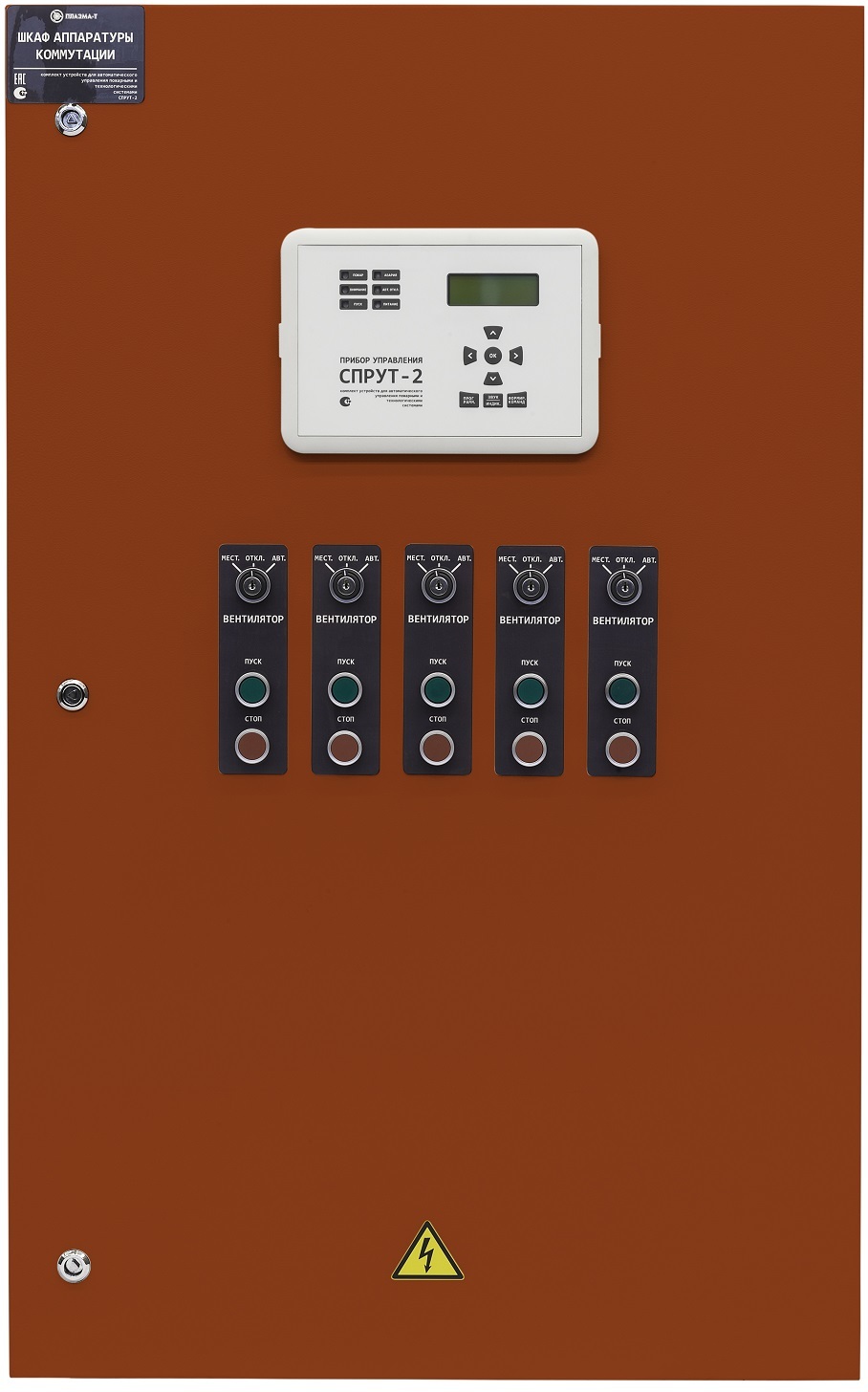

Шкаф аппаратуры коммутации Плазма-Т ШАК ПН/37/3/О + ПН/37/3/Р + Жокей/2,2/3/АВР - Ш4/ПУPL/ПР10.5/IP54

Плазма-Т ШАК ПН/37/3/О + ПН/37/3/Р + Жокей/2,2/3/АВР - Ш4/ПУPL/ПР10.5/IP54 Шкаф аппаратуры коммутации
ШАК является свободно конфигурируемым устройством и предназначен для:
- коммутации произвольного количества силовых насосов разного назначения, электрозадвижек, компрессоров, вентиляторов, как пожарного, так и бытового назначения, а также реле сигнализации и управления и прочее;
электропитания одно/трехфазных нагрузок и нагрузок по постоянному току;
- коммутации силовых цепей автоматического включения резерва электропитания (АВР).
- ШАК позволяет в одном шкафу объединить несколько шкафов типа ШУЗ/ШУВ/ШУН или их аналогов. При этом количество управляемых устройств в ШАК и, как следствие, количество заменяемых шкафов, ограничено, по сути, размерами шкафа, требуемым способом пуска и возможностями прибора управления.

Наличие опции: дополнительные сухие контакты «сигнал неисправности электровводов» (СНВ).

ШАК в качестве шкафа управления пожарными насосами широко применяется в составе насосных установок пожаротушения «Спрут-НС» и «Спрут-PSL». Пример возможной конфигурации ШАК для управления насосной установкой пожаротушения:

ШАК исполнение ПН/37/3/О + ПН/37/3/Р + Жокей/2,2/3/АВР - Ш4/ПУPL/ПР10.5/IP54

Данное исполнение означает, что:
Автоматизация:
- в ШАК встроена Панель управления модификация PL (ПУ-PL),
- в ШАК встроена Панель расширения модификации 10.5 (ПР-10.5)
Установлена аппаратура коммутации для:
- пожарного насоса с номинальной мощностью 37 кВт и прямым способом пуска (подключен к основному вводу электропитания),
- пожарного насоса с номинальной мощностью 37 кВт и прямым способом пуск (подключен к резервному вводу электропитания),
- жокей насоса с номинальной мощностью 2,2 кВт и прямым способом пуска (подключен к встроенному АВР).
Наличие опции: дополнительные сухие контакты «сигнал неисправности электровводов» (СНВ).
Корпус шкафа:
- типоразмер Ш4
- степень защиты оболочки IP54

Технические характеристики
- Управление от панели управления СПАС «СПРУТ-2»
- Напряжения питания ШАК 380 В, 50 Гц
- Напряжение, коммутируемое ШАК 380/220 В, 50 Гц

- Максимальная коммутируемая мощность: трехфазного устройства до 250 кВт, однофазного устройства до 5,5 кВт АВР до 315 кВт
- электропитания трехфазной нагрузки ~380 В до 250 кВт
- электропитания однофазной нагрузки ~220 В до 18,5 кВт
- электропитания однофазной нагрузки -24 В до 0,1 кВт

- Средний срок службы не менее 10 лет
- Диапазон рабочих температур от -10°C до +55°C
- Условия для ШАК с устройствами плавного (УПП) пуска и/или с преобразователями частоты (ПЧ) Рабочая температура от 0 до +40°C.
- Высота над уровнем моря ≤ 1000 м.
- Для УПП не более 10 пусков в час.
- Допустимая относительная влажность до 93% при 40°C
- Степень защиты оболочки IP31 или IP54
- Климатическое исполнение УХЛ 3.1.
